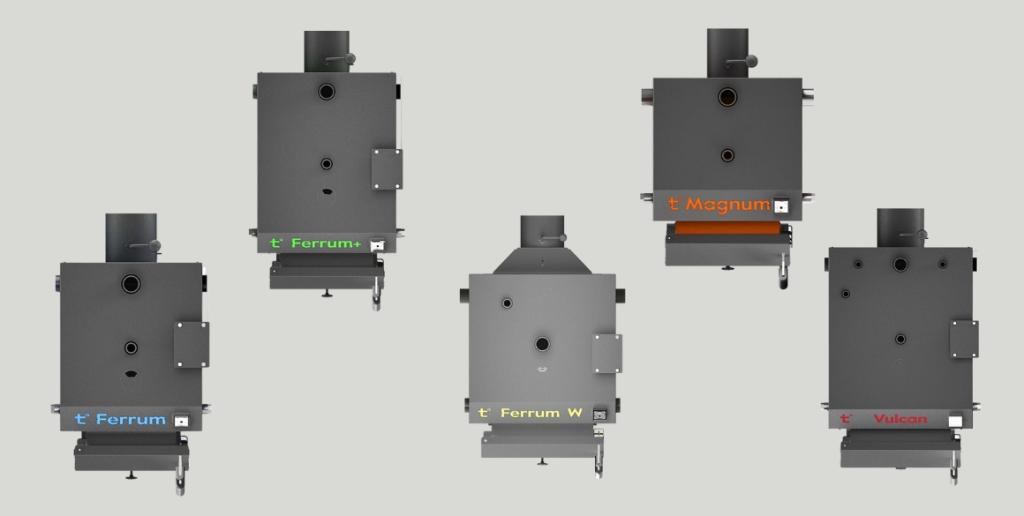

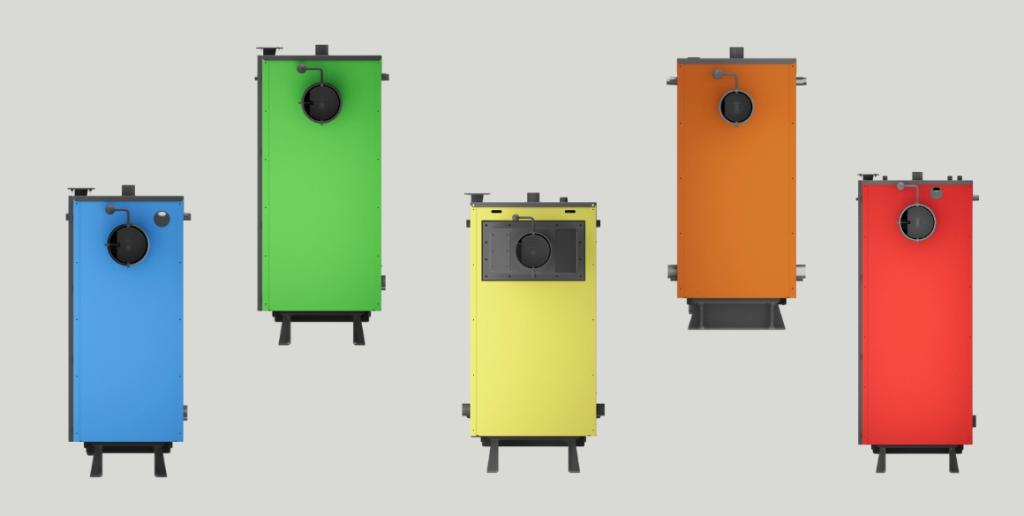

Бренд Thermo Alliance представляє п'яте покоління твердопаливних котлів, що втілює найсучасніші інженерні рішення та технічні інновації. Серії Magnum, Ferrum, Ferrum W, Ferrum Plus та Vulcan демонструють системний підхід до вдосконалення конструкції, підвищення ефективності та покращення експлуатаційних характеристик.

Розробка нового покоління базується на аналізі практичного досвіду експлуатації попередніх моделей, врахуванні потреб ринку, впровадженні передових технологічних рішень, а також на зворотному зв’язку з провідними інсталяторами України. Кожне технічне поліпшення спрямоване на досягнення конкретних результатів: підвищення безпеки, збільшення ефективності, спрощення монтажу та обслуговування.

Ключові технічні інновації п'ятого покоління котлів Thermo Alliance

Система пасивної безпеки

Впровадження зовнішніх накладок на дверцята представляє принципово новий підхід до забезпечення безпеки експлуатації. Повітряний зазор між основною поверхнею дверцят та накладкою створює ефективний тепловий бар'єр, знижуючи температуру зовнішньої поверхні до безпечного рівня. Це рішення особливо важливе для об'єктів з підвищеними вимогами до безпеки.

Вермикулітові теплоізоляційні накладки на внутрішній поверхні дверцят забезпечують додатковий рівень теплоізоляції. Вермикуліт, як природний мінерал з унікальними теплоізоляційними властивостями, ефективно зменшує тепловтрати через конструктивні елементи котла, що сприяє підвищенню загальної енергоефективності системи.

Оптимізація процесу згоряння

Система подачі вторинного повітря забезпечує контрольовану подачу додаткового кисню в зону високих температур, що сприяє повному допалу піролізних газів. Технічні випробування підтверджують підвищення коефіцієнта корисної дії до 10% та суттєве зниження викидів недогорілих продуктів згоряння.

Універсальність монтажних рішень

Патрубки з внутрішньою різьбою та можливість під'єднання з трьох сторін (ліва, права, задня) забезпечують максимальну гнучкість при проектуванні систем опалення. Внутрішнє розташування різьби спрощує процес герметизації з'єднань та підвищує надійність системи.

Magnum V 5.0: Оптимальне рішення для середніх потужностей

Діапазон потужностей: 12, 16, 20 кВт

Серія Magnum V 5.0 розроблена як універсальне рішення для опалення приватних будинків площею 120-200 м². Компактна конструкція поєднується з високою функціональністю, забезпечуючи оптимальне співвідношення габаритів та теплової потужності.

Технічні особливості серії

Збільшена довжина фланцю димоходу до 8 см забезпечує надійне кріплення стандартних димохідних елементів без використання додаткових адаптерів. Це рішення спрощує процес монтажу та гарантує герметичність димохідного тракту.
Система регулювання висоти опор дозволяє компенсувати нерівності основи до ±15 мм, забезпечуючи стабільне горизонтальне положення котла без додаткових вирівнюючих конструкцій.
Модернізована система кріплення ручок включає дублюючі елементи, що розподіляють механічне навантаження та підвищують довговічність вузла. Розрахунковий ресурс механізму збільшено до 50,000 циклів спрацювання.

Експлуатаційні переваги

Універсальні патрубки забезпечують можливість під'єднання системи опалення з найбільш зручної сторони, що особливо важливо при реконструкції існуючих котелень з обмеженим простором для маневру.

Ferrum V 5.0: Універсальна платформа з розширеними можливостями

Діапазон потужностей: 12, 16, 20, 26 кВт

Серія Ferrum V 5.0 представляє збалансоване рішення, що поєднує надійність базової конструкції з розширеними функціональними можливостями. Широкий діапазон потужностей робить серію придатною для різноманітних об'єктів опалення.

Конструктивні інновації

Повздовжнє розташування опорних елементів оптимізує розподіл ваги котла та спрощує процедури транспортування і позиціонування при монтажі. Це рішення особливо цінне при роботі в обмежених просторах котелень.
Спеціалізоване посадкове місце під датчик димових газів з готовим отвором діаметром 12 мм та стандартним кріпленням спрощує інтеграцію систем автоматизації без необхідності додаткової механічної обробки.
Універсальні кріпильні отвори на фланці відповідають стандартам монтажу вентиляторів провідних виробників (Thermo Alliance, M+M, KG, Elmatech, Nowosolar), що забезпечує сумісність без додаткових перехідних елементів.

Система підвищення ефективності

Інтегрована система вторинного повітря забезпечує оптимальні умови для повного згоряння летких компонентів палива. Контрольовані випробування демонструють стабільне підвищення ККД на 8-10% порівняно з котлами попереднього покоління.

Ferrum Plus V 5.0: Преміум-рішення з розширеним функціоналом

Діапазон потужностей: 14, 16, 20, 26, 30 кВт

Серія Ferrum Plus V 5.0 призначена для вимогливих споживачів, які очікують максимальної ефективності та функціональності. Додаткові технічні рішення забезпечують підвищені експлуатаційні характеристики та розширені можливості інтеграції.

Система теплоізоляції преміум-класу

Вермикулітові накладки на всіх дверцятах забезпечують підвищений рівень теплоізоляції камери згоряння. Вермикуліт характеризується низькою теплопровідністю (0,08-0,12 Вт/м·К) та високою термостійкістю (до 1200°C), що робить його ідеальним матеріалом для цих цілей.

Розширені можливості автоматизації

Серія Ferrum Plus V 5.0 передбачає можливість інтеграції з широким спектром систем автоматизації завдяки стандартизованим інтерфейсам та посадковим місцям для датчиків. Це дозволяє реалізувати складні алгоритми управління процесом опалення.

Потужнісні характеристики

Максимальна потужність 30 кВт робить серію придатною для опалення великих приватних будинків (до 300 м²) або комерційних об'єктів невеликої площі. Котли з високим ККД цієї серії демонструють стабільні показники ефективності в широкому діапазоні навантажень.

Vulcan V 5.0: Рішення для високих потужностей

Діапазон потужностей: 15, 18, 20, 27, 35, 40, 50 кВт

Серія Vulcan V 5.0 створена для об'єктів з високими тепловими потребами. Потужність до 50 кВт дозволяє ефективно опалювати великі приватні будинки, виробничі приміщення, склади та інші об'єкти значної площі.

Конструкція для високих навантажень

Посилена конструкція теплообмінника та оптимізована геометрія камери згоряння забезпечують стабільну роботу при максимальних навантаженнях. Збільшені поперечні перерізи димових каналів зменшують гідравлічний опір та підвищують ефективність відведення продуктів згоряння.

Система управління потужністю

Вермикулітові накладки в котлах високої потужності відіграють особливо важливу роль, забезпечуючи стабільність температурного режиму в камері згоряння та оптимальні умови для процесів теплообміну.

Інтеграція з системами вентиляції

Універсальні кріпильні елементи для вентиляторів особливо важливі для потужних котлів, де продуктивність та надійність системи дуття критично впливають на загальну ефективність установки.

Ferrum W V 5.0: Спеціалізоване рішення для водяних систем

Діапазон потужностей: 14, 18, 22, 26 кВт

Серія Ferrum W V 5.0 являє собою спеціалізований тип котлів, оптимізованих для роботи в складі водяних систем опалення. Конструктивні особливості серії враховують специфіку теплоносія та забезпечують максимальну ефективність теплопередачі.

Оптимізована гідравліка

Бокове розташування патрубків зворотки та зливних патрубків з дублюванням на дві сторони забезпечує гнучкість гідравлічного під'єднання та спрощує обслуговування системи. Внутрішні різьби на подачі та зворотці оптимізовані для мінімізації гідравлічних втрат.

Спрощене обслуговування

З'ємна конструкція димової коробки значно спрощує процедури технічного обслуговування. Доступ до внутрішніх поверхонь теплообмінника забезпечується без демонтажу основних компонентів котла.

Стабільність установки

Повздовжнє розташування опорних елементів забезпечує оптимальний розподіл ваги котла з урахуванням маси теплоносія в системі, що особливо важливо для водогрійних котлів.

Економічна ефективність та енергозбереження

Завдяки впровадженню інженерних рішень нового покоління, котли Thermo Alliance демонструють суттєве зростання продуктивності при зменшенні витрат на паливо та обслуговування.

Економічна ефективність та енергозбереження — один із ключових пріоритетів нової лінійки. Підвищення коефіцієнта корисної дії на 8–10% дозволяє досягти помітної економії ресурсів: у випадку стандартного приватного будинку це означає зниження споживання палива на 800–1200 кг дров за один опалювальний сезон. Завдяки цьому інвестиції у котел повертаються вже протягом перших років експлуатації.

Ще один важливий аспект — оптимізоване обслуговування. Оновлена конструкція передбачає використання посилених елементів та спрощений доступ до основних вузлів, що потребують періодичного технічного контролю. Це знижує витрати на сервіс і скорочує час, необхідний для технічного обслуговування.

Котли Thermo Alliance також вирізняються універсальністю монтажу: завдяки стандартизованим підключенням та гнучким інженерним рішенням зменшується потреба у додаткових адаптерах або спеціалізованих компонентах. Це спрощує інсталяцію та знижує загальну вартість реалізації системи опалення.

Усі моделі п’ятого покоління супроводжуються комплексною технічною підтримкою, доступом до оригінальних запчастин і сервісним супроводом від авторизованих центрів. Надійне гарантійне та післягарантійне обслуговування забезпечує спокій користувача протягом усього терміну експлуатації.

Що важливо, продукція відповідає європейським стандартам безпеки та екологічності. Кожен котел проходить обов’язкову сертифікацію та контроль якості, що підтверджує відповідність сучасним технічним регламентам.

Матеріали теплообмінника: основа ресурсу котла

Одним із ключових факторів довговічності будь-якого твердопаливного котла є якість сталі, з якої виготовлено теплообмінник. У котлах Thermo Alliance 5.0 використовується товстостінна жаростійка котлова сталь марки 09Г2С товщиною до 6 мм в зонах найбільшого теплового навантаження. Даний сплав демонструє високу стійкість до термічних деформацій, тривалого нагріву та корозії в умовах змінних температурних режимів, характерних для роботи на твердому паливі.

Крім високої міцності, важливою перевагою є підвищена пластичність сталі 09Г2С, що дозволяє знижувати ризики утворення тріщин при перепадах температур, а також забезпечує високу якість зварних швів при виробництві. Завдяки цьому котли зберігають герметичність теплообмінника навіть після багаторічної експлуатації в умовах високих теплових навантажень та циклічних розігрівів.

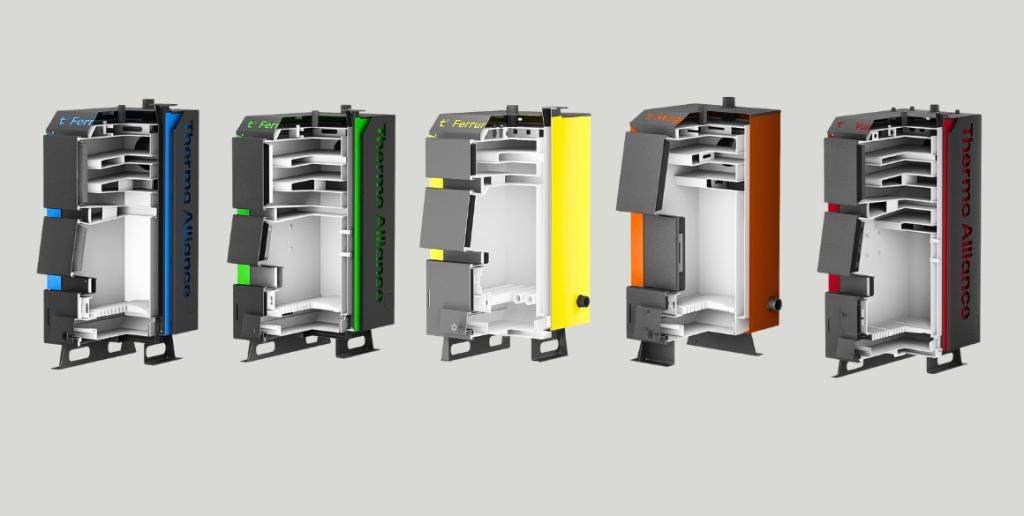

Логіка конструкції камери згоряння

Конфігурація топкової камери у котлах Thermo Alliance 5.0 розроблена з урахуванням максимальної ефективності спалювання як сухих, так і вологих порід деревини. Завдяки подовженій камері та спеціально розрахованій системі подачі первинного і вторинного повітря, забезпечується більш повне згоряння палива навіть при вологості до 25%.

Оптимізовані потоки вторинного повітря дозволяють допалювати піролізні гази, що виділяються на перших етапах горіння деревини. Це зменшує недогар, знижує кількість золи та значно зменшує засмолення димоходу. Рівномірне теплоутворення по всій довжині камери сприяє стабільному прогріву теплообмінної поверхні та мінімізації локальних перегрівів металу.

В цілому, конструкція камери дозволяє ефективно переробляти до 97% енергії, що міститься в паливі, при високій чистоті процесу згоряння.

Інженерна оптимізація димогарних каналів

Для стабільної передачі тепла до теплоносія в конструкції Thermo Alliance 5.0 застосовано багатоканальну димогарну систему з вертикальними проточними каналами. Такий підхід дозволяє максимально збільшити площу теплопередачі при компактних габаритах котла, мінімізуючи втрати тепла разом із димовими газами.

Збільшений поперечний перетин димогарних каналів дає змогу зменшити гідравлічний опір, що позитивно впливає на стабільність тяги та знижує навантаження на вентилятор (в разі його встановлення). Завдяки цьому котел демонструє високу ефективність не лише при номінальному навантаженні, а й при роботі в режимі часткових потужностей.

Технології зниження сервісних витрат

Важливим компонентом експлуатаційної економіки котлів Thermo Alliance 5.0 стала оптимізація обслуговування. Широкий доступ до внутрішніх поверхонь теплообмінника через демонтажні люки спрощує профілактичну очистку димогарних каналів від сажі.

Завдяки зниженому утворенню золи (як результат повнішого допалу палива), інтервали між чистками котла збільшено до 2-3 тижнів при інтенсивній роботі. Крім того, стійкість теплообмінних поверхонь до відкладень мінімізує зниження ефективності навіть за умови нерегулярного обслуговування.

Конструкція ущільнень дверцят із подвійним натягом забезпечує стабільну герметизацію топки без необхідності частого регулювання притискних елементів.

Стандартизація під модернізацію автоматики

Конструктив Thermo Alliance 5.0 передбачає можливість гнучкого підключення сучасної автоматики керування процесами горіння та подачі повітря. Стандартизовані посадкові місця для датчиків температури димових газів, тяги, датчиків тиску теплоносія та зондових контролерів кисню (lambda-зондів) дозволяють швидко інтегрувати автоматичні блоки керування горінням.

Такий підхід дає змогу за необхідності провести модернізацію котла під будь-який рівень автоматизації — від базових регуляторів тяги до повноцінних мікропроцесорних систем із зовнішнім доступом через Інтернет.

Робота на різних типах палива

Конструкція котлів Thermo Alliance 5.0 розрахована на стабільну роботу з широким спектром твердого палива, що дозволяє споживачеві адаптувати систему опалення до доступних ресурсів регіону, сезонних коливань цін та логістичних обмежень.

Дрова

Основним видом палива, для якого оптимізовано процес горіння, залишаються традиційні деревні поліна. При використанні добре просушених дров із вологістю 15-20% котел демонструє максимально можливий ККД в межах 85-90% в залежності від серії. Застосування вторинного повітря забезпечує повноцінний допал газової фази згорання, що дозволяє суттєво знизити утворення димових викидів та золи.

При експлуатації на дровах підвищеної вологості (до 25-30%) котел продовжує працювати стабільно завдяки розширеній камері згоряння, достатньому об’єму зони піролізу та адаптивній подачі вторинного повітря. Водночас слід враховувати закономірне падіння ККД до 75-80% внаслідок енергетичних витрат на випаровування зайвої вологи. При роботі на вологих дровах незначно зростає витрата палива та частіше потребується очистка теплообмінника через більшу кількість конденсату та сажі.

Деревні брикети та паливні брикети

Завдяки стабільній щільності, низькій вологості (до 8-10%) та високій калорійності, деревні брикети є одним із найбільш ефективних видів палива для котлів Thermo Alliance. Робота на брикетах дозволяє досягати ККД до 90-92% при мінімальних викидах сажі, стабільному полум’ї та рівномірному тепловиділенні.

У процесі горіння брикетів забезпечується чисте згорання із низьким об’ємом залишкової золи (менше 1%). Важливою перевагою є можливість тривалого безперервного горіння за рахунок рівномірної температурної кривої, що спрощує регулювання системи автоматики.

Торфобрикети

Котли Thermo Alliance допускають роботу на торфобрикетах та пресованому торфі за умови дотримання температурних режимів роботи димових газів для запобігання конденсації сірчаних сполук на теплообміннику. На практиці торф забезпечує ККД у межах 80-85% залежно від якості пресування та вологості. При роботі на торфі рекомендується частіше проводити профілактичну очистку димових каналів від відкладень золи та шлаку.

Пелети

При ручному завантаженні високоякісних деревних пелет котли демонструють стабільне згоряння з ефективністю близько 88-90%. Пелети забезпечують чистий процес згоряння, мінімальну кількість сажі та золи, проте вимагають стабільної системи подачі вторинного повітря для утримання оптимальної температури горіння без локального перегріву.

Гнучкість по тепловіддачі та стабільність процесу

Конструкція камери згоряння, розвинена система повітряної подачі та вертикальна структура димогарних каналів дозволяють котлам Thermo Alliance адаптуватися до змін теплотворної здатності палива без різкого падіння ефективності. Незалежно від виду палива, зберігається стабільність тяги, рівномірність теплообміну, контрольоване згоряння та безпечний температурний режим зовнішніх стінок котла.

Безпека роботи в аварійних режимах

Система безпеки — це один з ключових пріоритетів при проектуванні котлів Thermo Alliance 5.0. Конструкція передбачає цілий комплекс рішень, які дозволяють котлу безпечно працювати навіть в аварійних чи нестабільних умовах експлуатації. Головне завдання — захистити теплообмінник, гідравлічну систему та будівлю загалом від критичних температур, надлишкового тиску та можливих технічних відмов.

Робота при раптовому зникненні електроенергії

Оскільки більшість сучасних твердопаливних систем використовують циркуляційні насоси, вентилятори наддуву, автоматику керування — зникнення електропостачання несе потенційну небезпеку перегріву теплоносія через зупинку циркуляції.

Конструкція котлів Thermo Alliance передбачає можливість роботи в гравітаційному режимі при зупинці насосів. Завдяки правильному розташуванню патрубків та достатньому діаметру внутрішніх каналів забезпечується природна циркуляція теплоносія, що дозволяє котлу частково охолоджуватися навіть при повній зупинці електрики.

Крім того, рекомендованою схемою є паралельна інтеграція буферної ємності та резервної лінії аварійної циркуляції, що забезпечує додаткову теплову інерційність системи у форс-мажорних ситуаціях.

Захист при зупинці циркуляційного насоса

При зупинці циркуляційного насоса котел автоматично переходить в режим природної циркуляції, але важливою частиною системи безпеки є також:

наявність аварійного теплообмінника (група охолодження);
встановлення захисних клапанів швидкого скидання температури (термостатичні клапани безпеки);
обмеження потужності горіння завдяки конструкції камери згоряння, що знижує інтенсивність тепловиділення при падінні протоку теплоносія.

Таким чином запобігається небезпечне підвищення температури теплоносія до критичних значень.

Поведінка котла при перегріві

У випадку досягнення граничних температур теплоносія (близько 95–100°C) спрацьовує кілька рівнів захисту:

Механічний запобіжний клапан тиску (налаштований, як правило, на 1,5–2 бар) скидає надлишковий тиск при перегріві системи.
Термостатичні клапани охолодження автоматично запускають процес скидання температури теплоносія через зовнішній теплообмінник або аварійний контур охолодження.
Аварійна зупинка подачі повітря (у моделях з вентилятором): вимкнення вентилятора припиняє активне горіння, що природно знижує тепловиділення.

Додатково конструкція камери згоряння котлів Thermo Alliance проєктувалась таким чином, щоб у фазі перегріву поступово знижувалась інтенсивність допалу газів через зменшення подачі вторинного повітря, чим ще додатково стабілізується тепловий режим.

Аварійні групи безпеки та захист тяги

У базову схему безпеки входить:

група безпеки котла: запобіжний клапан, автоматичний воздухоcпускник, манометр;
розширювальний бак (відкритий чи мембранний, залежно від схеми системи);
датчик контролю димових газів, що інтегрується в конструкцію димоходу і дозволяє системі автоматики контролювати процес горіння;
датчики тяги димоходу: контролюють стабільність роботи вентиляторів та виключають ризики зворотної тяги, що особливо актуально при сильних поривах вітру чи несприятливих погодних умовах.

Таким чином, багаторівнева система аварійного захисту дозволяє котлам Thermo Alliance 5.0 стабільно працювати навіть в умовах перебоїв електропостачання, порушень циркуляції чи нестабільності системи тяги, зберігаючи ресурс теплообмінника та захищаючи будівлю від перегріву.

Реальні економічні розрахунки окупності

Окрім технічних переваг, важливою характеристикою котлів Thermo Alliance 5.0 є їхня економічна доцільність для кінцевого споживача. Підвищена ефективність горіння, стабільність роботи при різних видах палива та зменшені експлуатаційні витрати дозволяють отримати реальну фінансову вигоду вже в перші роки експлуатації.

Економія палива завдяки підвищеному ККД

У середньостатистичних твердопаливних котлів попередніх поколінь фактичний ККД часто коливається в межах 70–75% при роботі на дровах середньої вологості. Завдяки вдосконаленій системі допалу піролізних газів, глибокій теплоізоляції топки та оптимізованій геометрії теплообмінника, котли Thermo Alliance 5.0 демонструють реальний ККД у діапазоні 85–90% (на сухих дровах та брикетах).

Це дозволяє економити 20–25% палива порівняно з котлами старих моделей.

Приклад практичної економії:

Будинок 150 м² зі споживанням теплової енергії ~20 000 кВт·год за сезон.

Стандартна витрата дров при ККД 75%:
приблизно 10–11 тонн дров (з урахуванням вологості 20–25%).

При переході на котел Thermo Alliance 5.0 (ККД 90%):
потрібно вже близько 8 тонн дров.

Економія палива за сезон складає ~2–3 тонни.

Економія в грошовому вираженні

В середньому, вартість твердої деревини коливається в межах:

дрова твердих порід: 2 500–3 000 грн/т;

брикети: 4 000–4 500 грн/т.

При середній вартості дров 2 750 грн/т економія 2,5 тонни дає близько:

2,5 т × 2 750 грн = 6 875 грн економії за один опалювальний сезон.

При використанні брикетів економія буде ще більш відчутною — до 10 000–11 000 грн за сезон.

Окупність котла

Середня різниця у вартості між базовими котлами старих конструкцій і котлом Thermo Alliance 5.0 становить орієнтовно 15 000–20 000 грн (залежно від моделі та потужності).

Розрахунок окупності:

Середня економія на дровах: ~7 000 грн/рік;

Окупність інвестицій:
20 000 грн / 7 000 грн ≈ 2,8 року.

Таким чином, реальна окупність переходу на котел нового покоління у типовій приватній системі складає 2–3 опалювальні сезони.

Довгостроковий ефект

З огляду на те, що ресурс котла Thermo Alliance 5.0 складає 15–20 років активної експлуатації, сумарна економія палива за весь строк служби може досягати:

понад 30–40 тонн дров (навіть для невеликого котла потужністю 16–20 кВт);

або 60 000 – 80 000 грн прямої економії лише на паливі.

Крім того, слід враховувати:

менші витрати на сервіс і обслуговування;
меншу зношуваність вентилятора та автоматики (завдяки чистішому допалу);
стабільну роботу без частих чисток і зменшене утворення сажі.

Висока енергоефективність котлів Thermo Alliance 5.0 перетворює додаткову інвестицію у сучасну конструкцію на стабільну економію протягом усього строку служби обладнання. Окупність в межах 2–3 років робить модернізацію системи опалення не просто технічним оновленням, а цілком виправданим фінансовим рішенням для будь-якого типу споживача — як у приватному, так і в комерційному секторі.

Висновок

П’яте покоління котлів твердопаливних котлів Thermo Alliance — це результат глибокої інженерної роботи, практичного досвіду та розуміння реальних потреб споживачів. Кожен елемент конструкції, кожна технічна деталь продумані таким чином, щоб забезпечити стабільну роботу котла в різних умовах експлуатації, мінімізувати витрати палива, підвищити безпеку та спростити обслуговування.

Гнучкість у виборі палива, продумана система обв’язки, адаптація до різних схем опалення та широка автоматизація роблять котли Thermo Alliance універсальним рішенням — як для приватних домоволодінь, так і для промислових чи комерційних об’єктів.

Обираючи твердопаливні котли V 5.0, споживач отримує не просто котел — він інвестує в довговічну, ефективну та технологічно зрілу систему теплопостачання, яка працює стабільно не один рік, зберігаючи тепло, комфорт і економіку на високому рівні.
